TMP VS
Rotácia skrutky je blokovaná v prevodovke.
Technické údaje
|
Veľkosť TMP
|
TMP 25
|
TMP 32
|
TMP 45
|
TMP 63
|
TMP 71
|
TMP 80
|
|
Maximálna zdvižná sila F [kN]
|
5
|
10
|
25
|
50
|
100
|
210
|
|
Priemer vstupného hriadeľa
|
10
|
14
|
16
|
20
|
25
|
32
|
|
Skrutka
|
Tr 18x4
pravotočivá,
ľavotočivá
|
Tr 20x4
pravotočivá
ľavotočivá
|
Tr 30x6
pravotočivá,
ľavotočivá
|
Tr 40x7
pravotočivá,
ľavotočivá
|
Tr 55x9
pravotočivá,
ľavotočivá
|
Tr80x10
pravotočivá,
ľavotočivá
|
|
Prevodový pomer
|
4:1
|
4:1
|
6:1
|
7:1
|
9:1
|
10:1
|
|
16:1
|
16:1
|
24:1
|
28:1
|
36:1
|
40:1
|
|
|
|
|
|
20:1
|
|
|
|
|
|
|
|
16:1
|
|
|
|
|
Hmotnosť prevodovky G [kg]
|
1,2
|
2,1
|
6
|
17
|
32
|
63
|
|
Hmotnosť skrutky na G100 [kg]
|
0,35
|
0,45
|
0,7
|
1,2
|
2
|
3,3
|
Zdvižné prevodovky (tiež nazývané priamočiare pohony alebo aktuátory) nájdu uplatnenie v každom priemyselnom odvetví, všade tam, kde je potrebné vykonávať kontrolovaný a riadený zdvih, posun či naklopenie či už pomocou pohonu alebo ručne.
Konštrukcia pohonu je založená na kombinácii závitovkového prevodu a trapézovej pohybovej skrutky. Závitovka aj skrutka majú štandardne pravotočivé stúpanie ale na požiadanie vieme ponúknuť aj ľavotočivé prevedenie. Skrutky sú k zdvižným prevodovkám dodávané v dĺžkach podľa požiadaviek zákazníka.
Vďaka vhodnej voľbe prevodového pomeru závitovkového prevodu a trapézovej skrutky je možné dosiahnuť samosvornosť pohonu.
Zdvižné prevodovky TMP môžu pracovať vo všetkých polohách, samostatne alebo spriahnuté v zostave. Vďaka mechanickému prepojeniu možno dosiahnuť presný synchrónny zdvih aj pri rôznom zaťažení jednotlivých zdvižných prevodoviek zaradených v zostave.
K zdvižným prevodovkám ponúkame široký sortiment štandardného upínacieho a pripojovacieho príslušenstva ale aj úpravu či návrh upevnenia či pripojenia podľa požiadaviek klienta. Taktiež je možné k prevodovkám priamo pripojiť elektromotor, servomotor, peumatický motor alebo iné hnacie zariadenie či dodať s predprípravou na inštaláciu snímačov koncových polôh či snímačov otáčok..
Pohonné jednotky sa dodávajú v dvoch prevedeniach závitovkového prevodu: - Štandardný prevod - SP - na jednu otáčku závitovkového hriadeľa vykoná skrutka axiálny zdvih 1 mm. - Prevod - L - na jednu otáčku závitovkového hriadeľa vykoná skrutka axiálny zdvih 0,25 mm. Maximálne dovolené otáčky závitovkového hriadeľa sú 2800 ot/min.Doplnkové príslušenstvo:
Príslušenstvo pre montáž TMP
BL - lišta

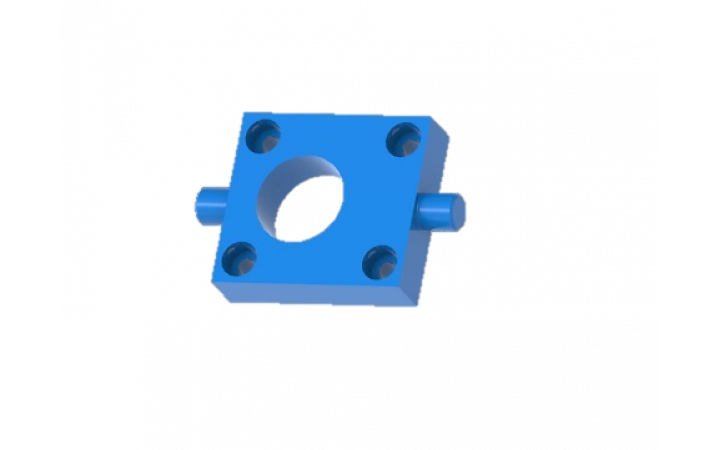

KA - adaptér

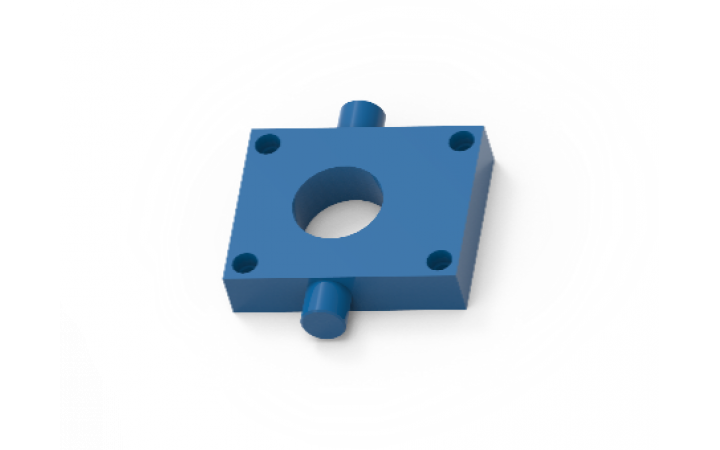

KAP - adaptér
Pripojovacie príslušenstvo skrutky

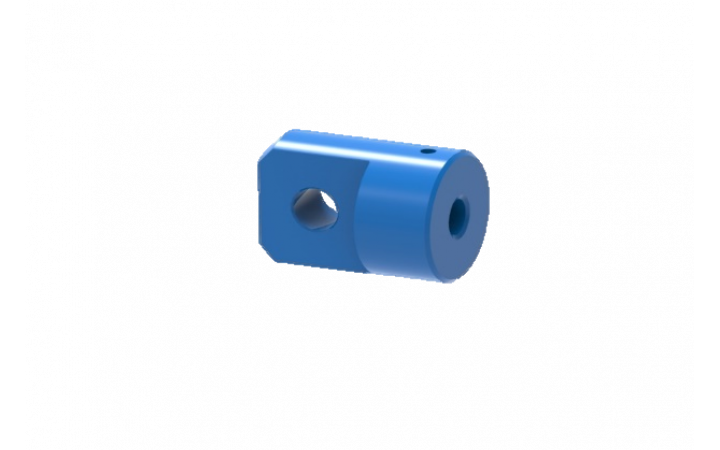

GF výkyvná hlava

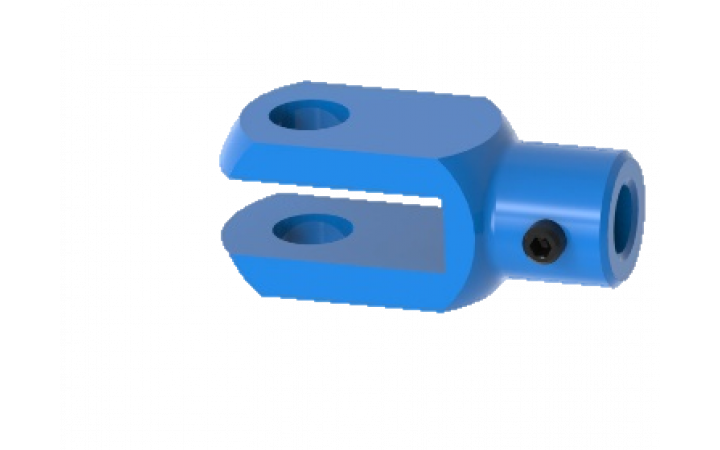

GK vidlica

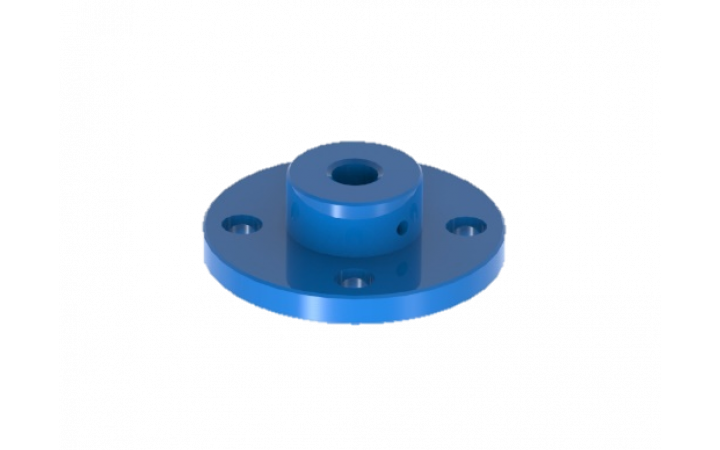

BP upevňovacia platňa

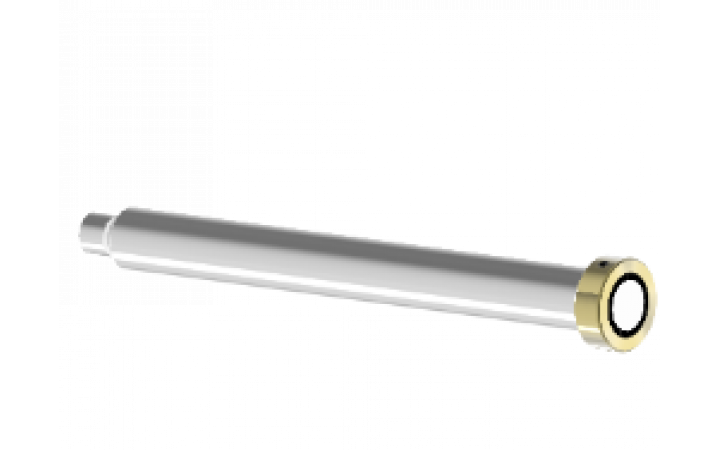

Ochranné a krytovacie príslušenstvo pre skrutky

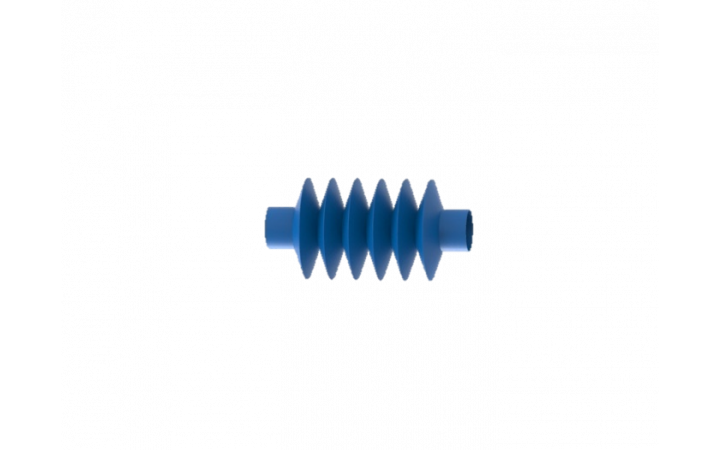

MA - manžeta

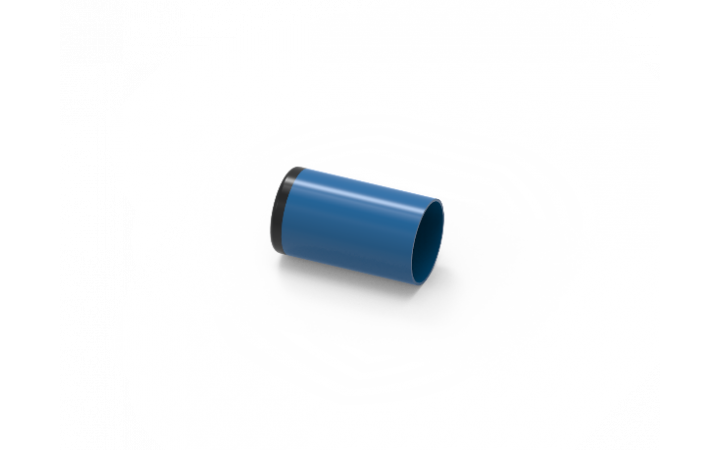

Kryt skrutky pre N, VS
